在工业自动化产线中，智能纠偏系统是保障物料（卷材、带材、皮带等）稳定运行、避免跑偏的关键核心装置，其运行质量直接决定了产品精度、生产效率与设备寿命。该系统以“感知—决策—执行—反馈”的闭环逻辑为核心，融合高精度感知、智能控制与精准执行技术，实现不同工况下的高速、高精度自动校正，广泛应用于印刷、包装、薄膜、纺织、冶金、物流输送等多个工业领域。深入剖析其核心技术体系与控偏逻辑，对产线优化、设备选型及技术升级具有重要意义。

一、智能纠偏系统的核心技术体系

智能纠偏系统的技术体系可分为感知层、控制层与执行层三个核心模块，三者协同工作，构成完整的闭环控制链路，其中感知层决定纠偏精度上限，控制层决定响应速度与稳定性，执行层决定校正效果的落地。

（一）感知层：高精度偏差检测技术

感知层是纠偏系统的“眼睛”，核心功能是实时采集物料的位置信息，精准识别其与设定基准的偏差，为后续控制决策提供可靠数据支撑。目前主流的检测技术与设备如下：

1. CCD/CMOS视觉传感器：作为当前应用最广泛的检测方案，线阵或面阵相机可精准捕捉物料的边缘、色标、轮廓等基准特征，检测精度可达0.01mm，适配薄膜、纸张、无纺布、印刷卷材等多种轻薄物料，具有检测范围广、识别精度高的优势。

2. 激光/红外传感器：采用非接触式检测方式，抗粉尘、油污能力强，不受物料颜色、光泽的影响，适合金属带材、板材等恶劣工业环境，具有检测距离远、响应速度快（毫秒级）的特点，可满足高速产线的检测需求。

3. 超声波传感器：专门适配透明、半透明、高反光物料（如透明薄膜、玻璃纤维），其检测原理不受物料外观特性影响，可稳定识别物料边缘位置，弥补了视觉、激光传感器在这类物料检测中的短板。

4. 多传感器融合技术：为提升复杂工况下的检测可靠性，将视觉、激光、IMU（惯性测量单元）、编码器等多种传感器的数据进行融合处理，有效抵消单一传感器的检测误差，提升系统的抗干扰能力与鲁棒性，实现从厘米级到微米级的精度跨越，适配更复杂的生产场景。

基于不同的生产需求，感知层主要有三种检测模式：检边（Edge）模式，直接跟踪物料的物理边缘位置；跟线（Line）模式，跟踪物料表面的印刷色标、基准线等人工标记；对中（Center）模式，以物料的几何中心为基准，确保物料始终处于产线中心位置。

（二）控制层：智能控制算法与控制器

控制层是纠偏系统的“大脑”，负责接收感知层传输的偏差数据，通过核心算法计算校正量，再向执行层输出驱动信号，其性能直接决定了纠偏系统的响应速度、稳定性与校正精度。

1. 核心控制算法：

（1）经典PID控制：最基础、最成熟的闭环控制算法，由比例（P）、积分（I）、微分（D）三部分组成。比例环节快速响应偏差，积分环节消除静态偏差，微分环节抑制系统超调，结构简单、调试方便，精度可达±1mm，适合工况稳定、负载变化小的低速产线。

（2）模糊自适应PID控制：在经典PID基础上融合模糊逻辑，可根据偏差大小、偏差变化率自动调整PID参数，无需人工手动整定，响应速度较传统PID提升约25%，超调量控制在5%以内，适配速度、张力波动较大的高速产线，适应性更强。

（3）模型预测控制（MPC）：基于系统动力学模型，提前预测未来一段时间内的物料偏差趋势，优化控制量输出，可有效解决大滞后、强耦合系统的纠偏难题，适合金属带材、重型皮带等复杂工况。

（4）AI自适应与强化学习算法：新一代高端纠偏系统的核心算法，通过机器学习拟合物料特性（厚度、弹性、张力）与工况变化规律，实现无人工调参、全工况自适应，在动态负载下纠偏精度可达92.7%，大幅降低人工运维成本。

（5）双闭环控制：结合PID与LSTM（长短期记忆网络），内环通过PID实现实时位置校正，外环通过LSTM预测偏差趋势并优化参数，兼顾系统的快速响应性与长期稳定性，适合高速、高精度的高端产线。

2. 控制器硬件：

（1）专用纠偏控制器：集成信号处理、算法运算、驱动输出等功能，体积小、响应快（毫秒级），无需复杂集成，适合小型产线或单机设备。

（2）PLC+运动控制器：适合大型产线集成，支持多轴协同控制与工业总线通信（如EtherCAT、Profinet），可与产线其他设备联动，实现全流程自动化控制。

（3）边缘计算单元：本地实时处理视觉、传感数据，无需依赖云端，降低数据传输时延，提升系统可靠性，同时支持数据存储与本地调试，便于产线运维。

（三）执行层：高精度驱动与执行机构

执行层是纠偏系统的“手脚”，负责将控制层输出的驱动信号转化为实际的物理动作，通过调整物料路径，实现位置校正，其精度与响应速度直接决定了纠偏效果的落地。

1. 伺服电机+滚珠丝杠/同步带：定位精度可达±0.01mm，响应速度快，运行平稳，无累计误差，是高精度卷材纠偏（如薄膜、印刷产线）的首选方案。

2. 步进电机：成本较低，采用开环控制，定位精度适中，适合低速、低精度的小型产线或对成本敏感的场景。

3. 液压/气动执行器：推力大、响应快，抗负载能力强，适合重型物料（如带钢、重型皮带输送机）的纠偏，可应对大负载、高冲击的工况。

4. 纠偏框架/导辊/摆辊：核心辅助机构，通过平移、摆动等动作调整物料的运行路径，实现横向（左右）或角度校正，适配不同宽度、不同类型的物料，确保校正动作平稳、无物料损伤。

二、智能纠偏系统的控偏逻辑：闭环控制全流程

智能纠偏系统的核心逻辑是闭环负反馈控制，通过“感知—计算—控制—执行—反馈”的循环迭代，持续修正物料偏差，确保物料始终处于设定的基准位置，其核心是“实时响应、精准校正、稳定闭环”。

（一）闭环控制基本原理

闭环控制的核心是通过偏差计算与反馈调节，实现系统的稳定运行，其基本公式为：偏差e(t) = 设定值SP − 实际值PV；控制量u(t) = f(e(t), ė(t), ∫e(t)dt)。其中，设定值SP是物料的目标位置，实际值PV是传感器采集的物料实时位置，偏差e(t)是两者的差值，控制量u(t)是控制器根据偏差计算出的校正量，通过执行机构作用于物料，再通过传感器重新采集实际值，形成完整的闭环。

与开环控制相比，闭环控制可实时反馈校正效果，自动补偿外界扰动（如速度变化、张力波动、物料特性差异）带来的偏差，确保纠偏精度与系统稳定性，是智能纠偏系统的核心优势。

（二）标准控偏流程（5步闭环）

1. 实时感知：传感器（视觉、激光等）连续采集物料的边缘、色标或基准线位置，将物理位置信息转化为模拟/数字信号，实时传输至控制器。

2. 偏差计算：控制器接收传感器信号，将实测值（PV）与设定值（SP）进行对比，精准计算出偏差的大小、方向及变化率，为控制决策提供数据支撑。

3. 智能决策：控制器根据预设的控制算法（PID、模糊PID、MPC等），结合偏差数据，计算出最优的校正量，输出对应的驱动信号（电压、电流或脉冲）。

4. 执行校正：执行机构（伺服电机、液压执行器等）接收驱动信号，驱动纠偏框架、导辊等机构动作，通过平移、摆动等方式调整物料的运行路径，实现位置校正。

5. 闭环反馈：传感器再次采集校正后的物料位置，将新的实际值（PV）传输至控制器，重复上述1-4步，持续迭代校正，直至偏差≤设定阈值（如±0.1mm），实现物料的稳定运行。

（三）关键控偏策略

为兼顾纠偏精度、系统稳定性与设备寿命，智能纠偏系统采用多种优化策略，适配不同工况需求：

1. 死区控制：设定微小偏差阈值（如<0.5mm），当偏差小于该阈值时，执行机构不动作，避免频繁振荡导致的设备磨损与物料损伤，延长机构使用寿命。

2. 前馈补偿：提前采集速度、张力、负载等外界扰动信号，将其引入控制算法，提前调整控制量，抑制滞后效应，提升系统的响应速度与抗干扰能力。

3. 分级纠偏：根据偏差大小采用不同的校正速度，小偏差时微调（避免超调），大偏差时快调（提升效率），平衡纠偏精度与生产效率。

4. 多执行器协同：对于宽幅、高速物料（如宽幅薄膜、带钢），采用多组导辊、纠偏框架联动控制，确保物料各部位同步校正，避免局部跑偏。

三、典型应用场景与技术趋势

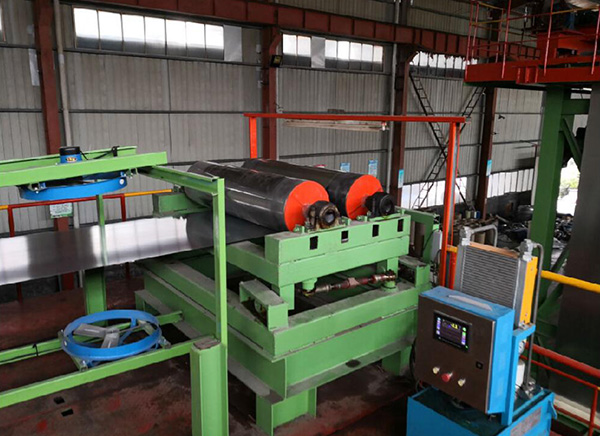

智能纠偏系统的应用场景覆盖多个工业领域，不同场景的技术方案与性能指标存在差异：在薄膜、印刷、涂布产线，多采用CCD视觉+伺服电机+模糊PID方案，精度可达±0.01–0.1mm，响应速度1–10ms；在带钢、金属卷材产线，采用激光+液压执行器+MPC方案，精度±0.1–0.5mm，响应速度10–50ms；在皮带输送机、AGV场景，采用双目视觉+PLC+模糊控制方案，精度±1–5mm，响应速度50–200ms。

随着工业4.0与智能化技术的发展，智能纠偏系统呈现四大发展趋势：一是全视觉化，3D视觉技术逐步替代传统传感器，实现物料位置、轮廓、张力、缺陷的一体化检测；二是AI智能化，无监督学习、强化学习技术的应用，实现一键自整定、全工况自适应，大幅降低人工干预；三是边缘+云协同，本地实现实时控制，云端实现大数据分析、参数优化与远程运维，提升产线协同效率；四是高速高精化，面向1000m/min以上的高速产线，纠偏精度向亚微米级迈进，满足高端制造业的需求。

综上，智能纠偏系统的核心价值在于通过“感知—控制—执行”的闭环协同，解决工业产线的物料跑偏问题，提升产品精度与生产效率。其核心技术的迭代的关键在于感知精度的提升、控制算法的智能化与执行机构的精准化，未来将逐步向全场景自适应、全流程智能化的方向发展，为工业自动化产线的升级赋能。
